Vilka olika typer av dragtyg finns det?

Dragtyg finns i flera olika typer, var och en konstruerad för specifika prestandakrav. Huvudkategorierna är PVC dragtyg, PTFE (polytetrafluoroetylen) tyg, ETFE (etylen tetrafluoreten) film, HDPE nyans tyg och silikonbelagd glasfiber . Bland dessa dominerar PVC dragtyg den globala marknaden – svarar för ungefär 60–70 % av alla arkitektoniska membraninstallationer – på grund av dess kostnadseffektivitet, breda färgområde och pålitliga strukturella prestanda i olika klimat. Det är viktigt att förstå varje typ innan du satsar på något dragkonstruktionsprojekt, oavsett om det är en baldakin, ett stadiontak eller en långspännande membranfasad.

PVC dragtyg : Industristandarden

PVC-dragtyg tillverkas genom att belägga ett basgaller av polyestergarn - nätduken - på båda sidor med polyvinylkloridpasta. Resultatet är ett kompositmembran som kombinerar draghållfastheten hos vävd polyester med PVCs väderbeständighet, kemikaliebeständighet och estetiska flexibilitet. Vanliga PVC-tygpaneler har draghållfastheter från 3 000 N/5 cm till över 10 000 N/5 cm , beroende på trådantal och beläggningsvikt.

Rent praktiskt är ett PVC-membran av grad 6 (cirka 1 050 g/m²) tillräckligt starkt för att bära dynamiska snö- och vindlaster på 1,5–2,5 kPa utan permanent deformation. Den belastningsgraden täcker den stora majoriteten av kommersiell och offentlig arkitektur i tempererade klimat.

Ytbehandlingar på PVC-dragtyg

Rå PVC-beläggningar drar till sig luftburet damm och organiskt skräp, vilket gradvis färgar membranet och minskar ljusgenomsläppligheten. Tillverkare åtgärdar detta med lacktäckskikt, akryllack, polyvinylidenfluorid (PVDF) finish och PVDF/Tedlar-laminat. Ett PVDF-lackerat PVC-membran behåller över 90 % av dess ursprungliga vita ljusstyrka efter 10 år exponering utomhus, jämfört med cirka 70–75 % för obehandlad PVC med samma basvikt. För projekt nära industrizoner eller kustområden där salt- och föroreningsavsättningen är intensiv, lägger specificeringen av ett PVDF- eller Tedlar-täckskikt ungefär 8–15 % till materialkostnaden men minskar städningsfrekvensen dramatiskt från två gånger om året till en gång vart tredje till vart fjärde år.

Livslängd och återvinningsbarhet för PVC-dragtyg

En väl specificerad PVC-dragfast vävinstallation ger vanligtvis en livslängd på 15–25 år innan nedbrytning av beläggningen äventyrar brandprestanda eller strukturell integritet. Uttjänta PVC-membran kan återvinnas genom flera europeiska återtagningsprogram - till exempel omvandlar Texyloop-processen använda PVC-belagda polyestermembran tillbaka till jungfruligt ekvivalent PVC-granulat och återvinner polyesterduken för upparbetning. Detta tillvägagångssätt med slutna kretslopp minskar livscykelns koldioxidavtryck med cirka 30–40 % jämfört med deponi.

PTFE-belagd glasfiber: Premium Long-Life-alternativet

PTFE (polytetrafluoreten) belagd glasfiber - ofta marknadsförs under varumärken som Tenara eller Sheerfill - representerar den övre delen av marknaden för dragtyg. Basmaterialet är vävt glasfibergarn, som är obrännbart av naturen, och PTFE-beläggningen ger en kemiskt inert yta med ultralåg friktion. PTFE-membran har en förväntad livslängd på 30–50 år , med några anmärkningsvärda installationer som Haj Terminal i Jeddah (färdig 1981) som nu överskrider fyra decennier av kontinuerlig service.

Den icke-porösa PTFE-ytan är effektivt självrengörande: regn tvättar bort luftburna partiklar utan att lämna fläckar. Ljustransmissionsvärden ligger vanligtvis mellan 5 % och 20 %, vilket ger PTFE-strukturer en lysande, diffus dagsljuskvalitet utan bländning. En begränsning är kostnaden - PTFE-belagd glasfiber kostar vanligtvis till tre till fem gånger kostnaden per kvadratmeter för en vanlig PVC-väv — vilket gör det mest lämpligt för permanenta landmärken snarare än säsongsbetonade eller tillfälliga installationer.

Brandprestanda är en viktig fördel. PTFE/glasfiber klassificeras som obrännbart enligt de flesta nationella byggregler, vilket avsevärt förenklar tillståndet för slutna offentliga utrymmen som shoppingatrium, flygplatsterminaler och stadiontak.

ETFE-film: Transparens och lättviktsprestanda

ETFE (etylentetrafluoretylen) är inte tekniskt ett vävt tyg utan en termoplastisk fluorpolymerfilm. Det ingår i dragmembranfamiljen eftersom det skärs, svetsas och spänns med hjälp av jämförbara strukturella principer. Ett enda lager ETFE-film väger så lite som 150–350 g/m² — cirka 1 % av vikten av en likvärdig glaspanel — vilket dramatiskt minskar primära strukturella belastningskrav och öppnar spännmöjligheter som glas inte kan uppnå ekonomiskt.

ETFE uppnår ljustransmissionsvärden på 90–95 % för ett enda lager , vilket gör det till det föredragna valet när maximalt naturligt dagsljus är designprioriteten. Beijing National Aquatics Center ("Vattenkuben"), färdigställd för OS 2008, använde över 100 000 m² ETFE-kuddpaneler och är fortfarande ett av de mest citerade exemplen på materialets genomskinlighet och strukturella mångsidighet.

ETFE-film installeras vanligtvis som flerlagers uppblåsta kuddsystem snarare än enkelspända membran. Lufttrycket mellan skikten ger isolering (U-värden på 1,5–2,8 W/m²K för tvåskiktssystem) och strukturell styvhet. De mekaniska uppblåsningssystemen kräver dock underhållskontrakt och reservkompressorer, vilket ökar driftskomplexiteten jämfört med statiska PVC- eller PTFE-membran.

HDPE Shade Tyg: Konstruerad för solskydd

Skuggtyg av högdensitetspolyeten (HDPE) upptar en distinkt nisch inom draghållfasta tygstrukturer. Till skillnad från PVC-dragtyg eller PTFE-membran, är HDPE-skuggtyg en öppen vävd eller stickad struktur utformad speciellt för att blockera solstrålning samtidigt som luften rör sig. HDPE nyanstyger finns i nyansfaktorer från 30 % till 95 % , vilket möjliggör exakt kalibrering av solvinstminskning kontra naturlig ventilation.

Detta gör HDPE till det dominerande materialet för parkeringar, lekplatser, jordbruksskuggstrukturer och utomhusområden för gästfrihet i varma klimat. En 90 % skuggfaktor HDPE-kapell över en parkering i Dubai eller Phoenix kan sänka yttemperaturen på parkerade fordon med 20–30°C jämfört med oskuggad asfalt, vilket avsevärt minskar den inre kupéns temperatur och luftkonditioneringsbelastningen. Draghållfastheten hos HDPE-skärmtyg är lägre än belagda arkitektoniska membran - vanligtvis 1 500–4 500 N/5 cm - så strukturella konstruktioner måste ta hänsyn till detta när de specificerar vindlyft och snölastmotstånd.

HDPE nyans tyg är UV-stabiliserat under tillverkning och kommersiella kvaliteter av hög kvalitet 10 års UV-stabilitetsgaranti . Den porösa öppna strukturen gör att tyget inte samlar upp stående vatten, vilket eliminerar tömningsbelastningar som måste beaktas med ogenomtränglig PVC-dragväv i installationer med låg lutning.

Silikonbelagd glasfiber: nischade högtemperaturapplikationer

Silikonbelagda glasfibermembran är den minst vanliga hållfasta tygtypen i allmän arkitektur men fyller en avgörande roll i högtemperatur- och livsmedelsbearbetningsmiljöer. Silikonelastomerbeläggningen förblir stabil från -60°C till 230°C kontinuerligt , med kortvariga toppar som tolereras upp till 300°C. Detta termiska område överskrider vida driftsgränserna för PVC-dragtyg (vanligtvis klassad till 70°C kontinuerlig drift) och gör silikon/glasfiber till standardvalet för kapell över industriella ugnar, gjuteriöverdrag och värmeavgaszoner i tillverkningsanläggningar.

Silikonbeläggningar är också livsmedelssäkra, giftfria och resistenta mot de flesta syror, alkalier och rengöringsmedel som används i livsmedelsproduktion. Dessa egenskaper har lett till en växande användning i dragfasta takkonstruktioner över livsmedelsmarknader och bearbetningsanläggningar, där frekvent högtrycksångrengöring är rutin. Avvägningen är kostnaden: silikonbelagd glasfiber är betydligt dyrare än PVC-dragtyg och till och med PTFE-membran i vissa konfigurationer.

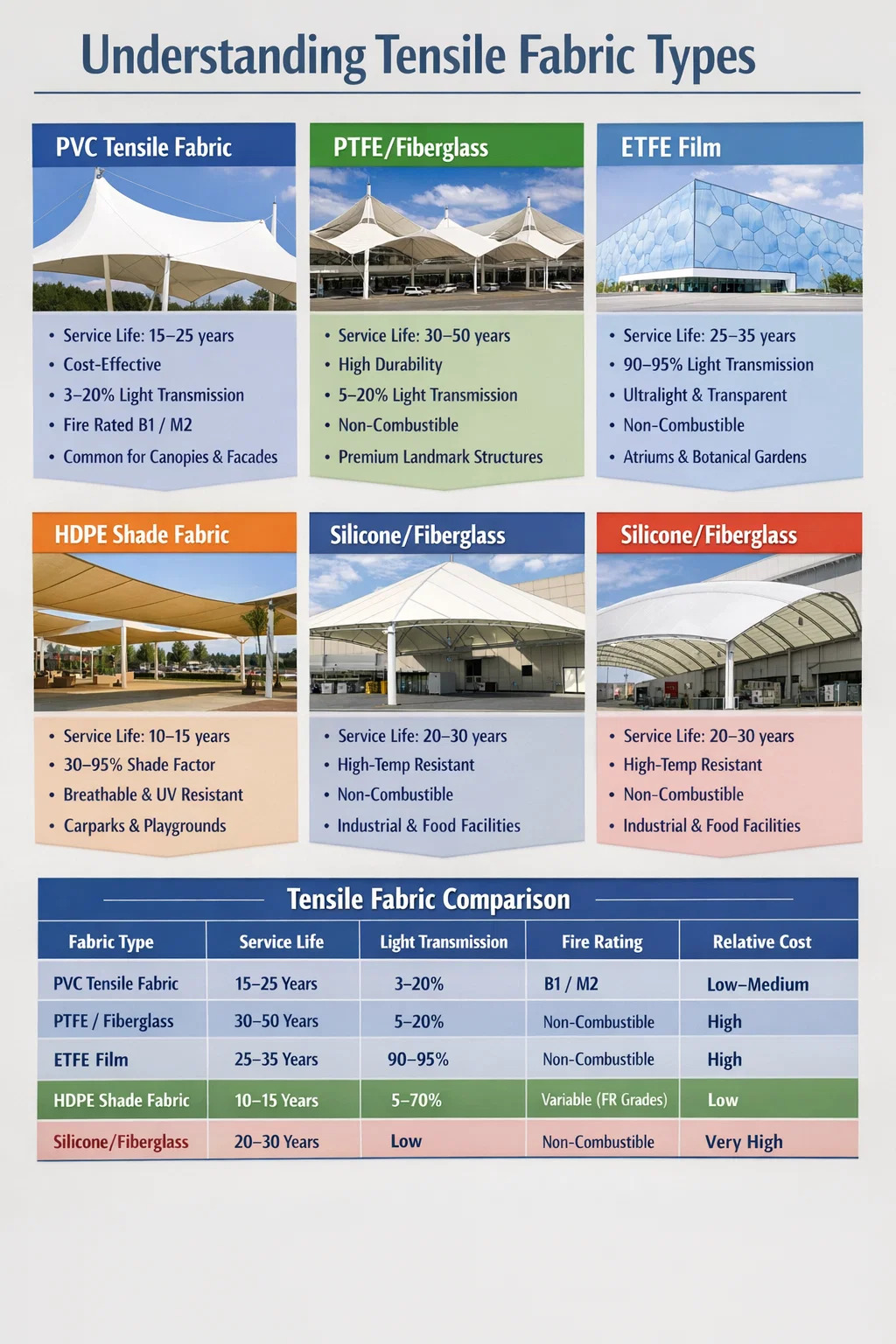

Head-to-Head-jämförelse av alla dragtygstyper

Tabellen nedan sammanfattar nyckelprestanda och kommersiella egenskaper för varje större dragtygstyp för att underlätta specifikationsbeslut.

Hur PVC-dragtygskvaliteter skiljer sig åt

Inte alla draghållfasta tyger av PVC är desamma. Marknadssegmenten delas in i viktklasser - vanligen grad 2 till grad 9 - och inom varje klass varierar kvalitetsnivåerna avsevärt beroende på scrimkonstruktion, PVC-blandningsformulering och topplackteknik. Så här fördelar sig nyckelbetygen i praktisk tillämpning:

• Klass 2–3 (400–600 g/m²): Lätta utställningshallar, tillfälliga evenemangstält, kortsiktiga skuggsegel. Draghållfasthet typiskt 2 500–4 000 N/5 cm. Rekommenderas inte för permanenta strukturer i områden med stark vind.
• Klass 5–6 (750–1 100 g/m²): Den kommersiella arkitekturens arbetshäst - dragskydd, gångvägar, transitskydd och fasadbeklädnad. Draghållfasthet 5 000–7 500 N/5 cm. Normalt klassad 15–20 års livslängd med PVDF-täckfärg.
• Klass 8–9 (1 200–1 600 g/m²): Stadiontak, stora transportnav, draghållfasta fasader som bär vindtryck som överstiger 2 kPa. Draghållfasthet 9 000–12 000 N/5 cm. Ofta specificerad med Tedlar-laminat för maximal väderbeständighet och lång livslängd.

Scrim-arkitekturen inuti PVC spelar också roll. Ett slätvävt nät ger enhetlig draghållfasthet i både varp- och inslagsriktningar - föredraget för biaxiellt förspända membranstrukturer. En lenoväv eller inläggsgarn ger högre hållfasthet i en riktning och används i enkelriktade dragtillämpningar som tunnvalvstak.

Brandprestandastandarder för dragtyg

Brandprestanda är en icke förhandlingsbar specifikationsfaktor för alla slutna eller halvslutna dragkonstruktioner. Standarder varierar beroende på region:

• Europa: EN 13501-1 reaktion vid brand klassificering. PVC-dragväv med FR-behandling uppnår vanligtvis klass B-s2, d0 eller klass C-s2, d0. PTFE och ETFE uppnår klass A2-s1, d0 (obrännbart).
• Frankrike: M-klassificeringssystem. PVC-dragtyg med lämplig behandling uppnår M2 (flamskyddsmedel), vilket krävs för täckta offentliga samlingsutrymmen.
• USA: NFPA 701 och ASTM E84. Kvalitetsarkitektoniska PVC-membran uppnår ett klass A flamspridningsindex (FSI ≤ 25).
• Australien/Nya Zeeland: AS/NZS 1530.3. PVC-dragtyg som används i klass 9 monteringsbyggnader kräver vanligtvis ett antändbarhetsindex ≤ 6 och spredning av flamindex ≤ 0.

Flamhämmande tillsatser i PVC-töjbara tyger ingår i blandningsstadiet, appliceras inte som ytbeläggning , vilket innebär att FR-prestanda inte minskar efter rengöring eller nötning. Detta är en kritisk skillnad att verifiera när man granskar produkttekniska datablad - ytapplicerade FR-behandlingar på budgetmembran försämras med tiden och förlorar sin certifiering.

Akustiska och termiska egenskaper hos dragtygstyper

Akustisk prestanda förbises ofta vid materialval men blir kritisk i täckta offentliga utrymmen. PVC-dragtyg är en reflekterande yta - ljudabsorptionskoefficienter (αw) sträcker sig vanligtvis från 0,05 till 0,15 - vilket betyder att ljud som återklangar byggs upp i membrantäckta miljöer om inte absorberande foder eller sekundära akustiska paneler är integrerade. Stadiondesignteam använder regelbundet ett sekundärt akustiskt foder av perforerat PVC-dragtyg med ett isolerande vaddlager för att få ner efterklangstiderna på täckta läktare från 3–5 sekunder till målet 1,5–2 sekunder för taluppfattbarhet.

Termisk prestanda hos enskikts PVC-dragtyg är blygsam. Ett standard 900 g/m² PVC-membran har ett U-värde på ungefär 5,5–6,5 W/m²K , vilket ger minimal isolering på egen hand. Dubbelskiktiga PVC-system med luftspalt eller isoleringsfyllning kan uppnå U-värden på 1,5–3,0 W/m²K, vilket gör dem livskraftiga för säsongsmässigt slutna utrymmen. ETFE-kuddsystem uppnår däremot U-värden på 1,0–2,0 W/m²K med tvåskiktssystem och under 1,0 W/m²K med tre eller fler lager plus argonfyllning.

Solreflektans är en annan termisk drivkraft. Ett vitt PVC-dragtyg med PVDF-täckskikt kan uppnå solreflektansvärden på 0,65–0,75 (TSR), vilket avsevärt minskar solvärmevinsten under kapellet jämfört med mörkare PVC-alternativ (TSR 0,10–0,30) eller takbeläggning av bar metall (TSR 0,20–0,40). Detta är en betydande energieffektivitetsfördel för hotellrum utomhus som söker skugga utan överdriven värmeackumulering.

Söm- och sammanfogningstekniker för PVC-dragtyg

Den strukturella integriteten hos ett dragmembran är bara lika tillförlitlig som dess sömmar. PVC-vävpaneler förenas med två primära metoder:

• Högfrekvent (HF) svetsning: Ett elektromagnetiskt fält oscillerar PVC-molekylerna vid sömlinjen och genererar värme som smälter samman de två skikten till en homogen bindning. Rätt utförda HF-svetsar uppnår sömstyrkor på 85–100 % av modermembranet , vilket betyder att sömmen inte skapar en strukturell svag punkt. Detta är industristandarden för all kommersiell tillverkning av PVC-tyger.
• Varmluftssvetsning: En ström av uppvärmd luft (250–400°C) mjukar upp PVC-ytorna som sedan pressas ihop under rulltryck. Används för reparationer på plats och böjda eller oregelbundna sömgeometrier där HF-svetsplattor inte kan nås. Sömstyrka vanligtvis 75–90 % av modertyget.

PTFE-belagd glasfiber kan inte HF-svetsas eftersom glasfiberbasen inte reagerar på elektromagnetisk excitation och PTFE-beläggningen är termiskt stabil och icke smältbar under 327°C. Istället sammanfogas PTFE-paneler mekaniskt med hjälp av PTFE-belagda stålklämstänger och bultade överlappsförband, vilket kräver bredare sömöverlappningar (vanligtvis 50–100 mm mot 15–25 mm för PVC HF-svetsar) och ökar tillverkningskomplexiteten.

Kantavslutning av PVC-dragtyg använder flera strategier: rep-i-kanal (en PVC-belagd stålkabel inbäddad i en svetsad fåll som griper in i en kontinuerlig aluminiumprofil), bultrep (en kontinuerlig rund vulst längs panelens omkrets) och plåt- och bultanslutningar för koncentrerade förankringspunkter med högst belastning. Valet av kantavslutning påverkar både den visuella detaljen i den färdiga installationen och den maximala lastöverföringskapaciteten vid varje ankare.

Att välja rätt dragtyg för ditt projekt

Beslutsträdet för specifikation av dragtyg följer i allmänhet denna logik:

1. Budget och projektlivslängd: Om designlivslängden är under 20 år eller budgeten är begränsad, är PVC-dragtyg med PVDF-täcklack nästan alltid det korrekta svaret. För 30-åriga landmärkestrukturer motiverar PTFE eller högkvalitativ ETFE premien.
2. Ljuskrav: Maximalt naturligt dagsljus? Ange ETFE-film. Kontrollerat diffust dagsljus? Vit eller ljus PVC eller PTFE. Solavstängning med ventilation? HDPE nyans tyg.
3. Brandklassificeringskrav: Kontrollera det lokala byggnormkravet för beläggningsklassen. Om obrännbar klassificering är obligatorisk (EN A2 eller motsvarande), är PTFE eller ETFE de enda membranalternativen. Om klass B eller C är acceptabelt, kvalificerar PVC-väv med inbyggd FR-behandling.
4. Miljöexponering: Hög förorening eller exponering för kustsalt? Prioritera PVDF eller Tedlar topplack på PVC, eller välj PTFE för underhållsfri utseende. Högtemperatur industrizon? Ange silikonbelagd glasfiber.
5. Strukturell spännvidd och belastning: För spännvidder som överstiger 40–50 m och höga dynamiska belastningar, kommer konstruktionsteknisk analys att driva valet av tygvikt. Arbeta tidigt med membrantillverkaren för att bekräfta att den valda PVC-tygkvaliteten uppfyller de beräknade spänningsvärdena vid alla anslutningspunkter.

Ingen enskild typ av dragtyg dominerar alla applikationer. Men för kombinationen av strukturell prestanda, designmångsidighet, kostnadseffektivitet och praktiska installationsegenskaper, PVC-dragtyg är fortfarande det mest använda materialet på marknaden , som betjänar projekt från tillfälliga marknadstak till permanenta tak på flera tusen kvadratmeter. Genom att förstå hela sortimentet av typer – och var PVC-dragtyg sitter inom det spektrumet – ger designers och projektledare grunden att fatta säkra beslut i specifikationsklass redan från de tidigaste stadierna av designen.
