Hur man installerar dragtyg: Komplett steg-för-steg-guide

Hur man installerar dragtyg: Det direkta svaret

Installation av dragtyg - speciellt PVC dragtyg — kräver en strukturerad sekvens: platsförberedelse, rammontering, vävavrullning och positionering, kantspänning och slutlig förankring. Processen handlar inte bara om att dra materialet tätt; det involverar beräknad spänningsfördelning för att förhindra deformation, hängning eller för tidigt brott. När den görs på rätt sätt kan en korrekt installerad PVC-vävstruktur hålla 15 till 25 år med minimalt underhåll.

Oavsett om du installerar ett skuggsegel över en kommersiell innergård, ett dragskydd för en utomhusevenemangslokal eller ett stort arkitektoniskt membrantak, förblir de centrala installationsprinciperna desamma. Den här guiden går igenom varje steg i detalj, så att du har en pålitlig referens från början till slut.

Förstå PVC-dragtyg innan du installerar

Innan du tar upp ett enda verktyg måste du förstå materialet du arbetar med. PVC dragtyg är en belagd teknisk textil tillverkad genom att laminera polyvinylklorid (PVC) på ett basgaller av polyestergarn. Denna konstruktion ger materialet dess nyckelegenskaper: hög draghållfasthet, dimensionsstabilitet under belastning, UV-beständighet och vattentäthet.

Vanliga PVC-vikter som används i arkitektoniska och kommersiella installationer sträcker sig från 650 g/m² till 1 100 g/m² . Lättare tyger runt 650–750 g/m² passar till nyansstrukturer och tillfälliga skydd, medan tyngre tyger på 900–1 100 g/m² används i permanenta tak, stadiontak och dragkonstruktioner med stora spännvidder.

Nyckelegenskaper som påverkar installationen

• Draghållfasthet: typiskt 3 000–6 000 N/5 cm i varp- och inslagsriktningar
• Rivhållfasthet: viktigt för vindbelastade strukturer
• Termisk expansion: PVC expanderar och drar ihop sig med temperaturen, vilket måste beaktas vid spänningen
• Ytbeläggning: vissa tyger har PVDF- eller lacktäckskikt som påverkar hur de reagerar på klämbeslag
• Svetssömmar: fabrikssvetsad sömstyrka bör motsvara eller överstiga 80 % av bastygets styrka

Att förstå dessa egenskaper hjälper dig att välja rätt spännhårdvara, ställa in korrekta förspänningsvärden och undvika överspänning av tyget under installationen.

Verktyg och material som krävs för montering av dragtyg

Att ha rätt verktyg på plats innan installationen påbörjas sparar tid, minskar fel och skyddar både tyget och de inblandade arbetarna. Nedan finns en omfattande lista över vad du behöver för en standardinstallation av PVC-tyg.

Webbplatsförberedelser: Steget som de flesta installatörer rusar

Dålig platsförberedelse är den främsta orsaken till installationsproblem. Innan PVC-tyget anländer till platsen måste strukturramen eller förankringspunkterna vara helt uppsatta, kontrolleras för lod och nivå och bekräftas att de matchar tillverkningsritningarna. Varje avvikelse större än ±5 mm från designmåtten kan resultera i ojämn spänningsfördelning över tygpanelen.

Checklista innan tyget kommer på plats

• Bekräfta att alla ramdelar av stål eller aluminium är installerade, lodade och svetsade eller bultade enligt tekniska ritningar
• Kontrollera att betongfot eller ankarbas har uppnått full härdningshållfasthet (vanligtvis 28 dagar för standardbetong )
• Kontrollera att all kederskena eller klämbeslag är förinstallerad på ramen
• Mät diagonalmåtten på ramöppningen för att bekräfta att den är kvadratisk - de två diagonalerna ska vara inom 10 mm av varandra
• Rensa området under och runt strukturen från skräp, vassa föremål eller något som kan haka i eller punktera tyget under utrullningen
• Kontrollera väderprognosen – påbörja inte tyginstallationen om vindhastigheterna överstiger 25 km/h eller om regn är nära förestående
• Se till att åtkomstutrustning (ställning, bomlyft eller förhöjd arbetsplattform) är på plats och säkerhetskontrollerad

Ett ofta förbisett steg är att kontrollera temperaturen på installationsdagen. PVC-dragtyg bör helst installeras när omgivningstemperaturerna ligger mellan 10°C och 30°C . Under mycket kalla förhållanden blir PVC styvare och mindre böjlig, vilket gör det svårare att sitta i kederskenor. Under mycket varma förhållanden slappnar tyget av och kan verka slappt efter installationen när det svalnar.

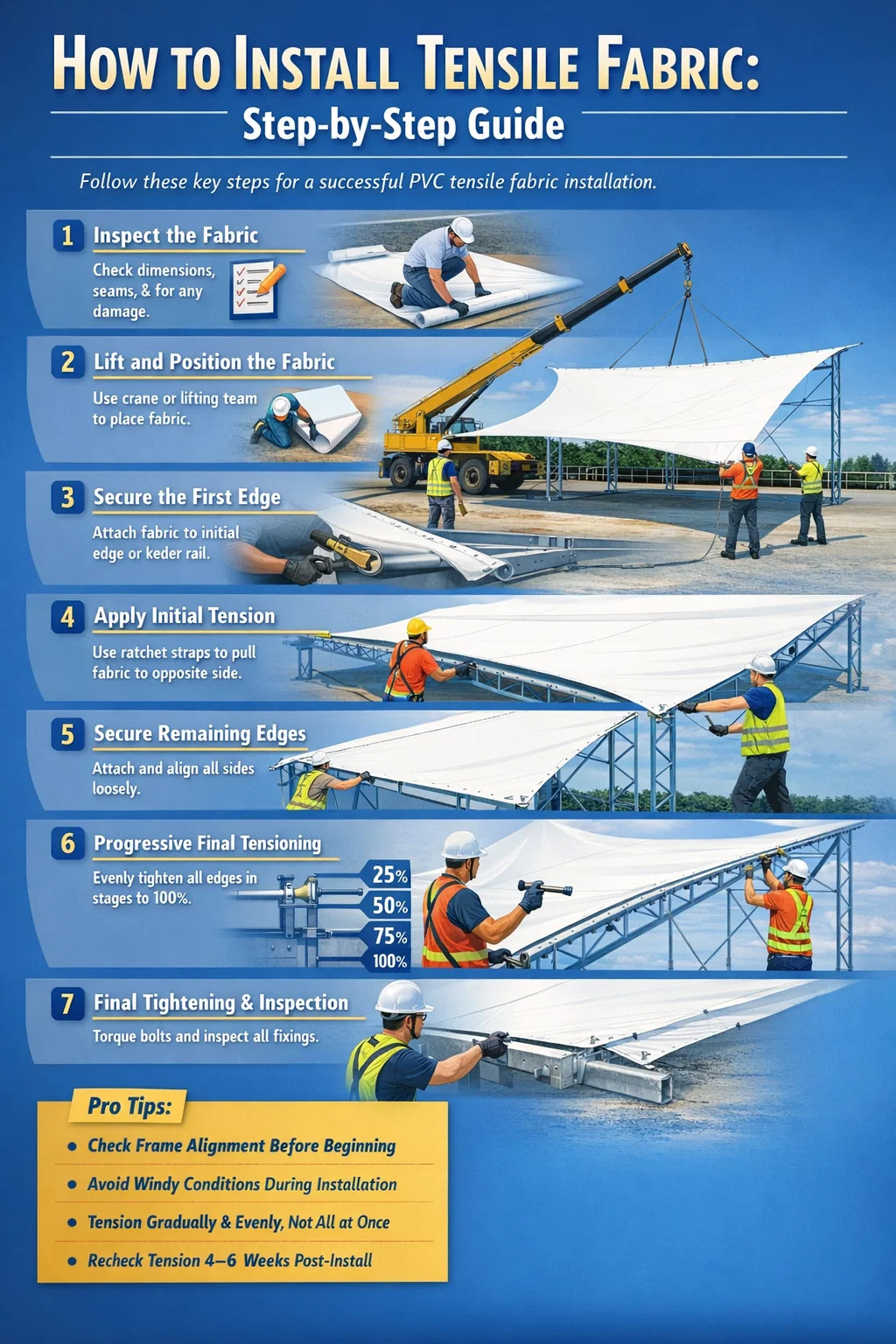

Steg-för-steg installationsprocess för PVC-dragtyg

Följande sekvens gäller för de flesta kommersiella och arkitektoniska installationer av PVC-dragtyg. Justera baserat på det specifika kantfästesystem som används - kederskena, plåtklämma eller rep-i-kanal.

Steg 1 — Inspektera tygpanelen innan du rullar ut

Innan rullen öppnas, kontrollera leveransdokumentationen för att bekräfta att tygpanelen matchar beställningen: korrekta dimensioner, materialkvalitet och svetssömsplatser. När rullen har öppnats, lägg tyget på en ren presenning eller skyddande marktäckare. Inspektera för eventuella transportskador - skärsår, nötningsmärken eller deformerade vävband. Kontrollera att alla hörnbeslag, öglor eller kederkanter är intakta och korrekt placerade.

Dra inte tyget över grov mark. Även kort kontakt med betong eller grus kan slita på PVC-beläggningen, vilket äventyrar UV-beständighet och långvarig hållbarhet.

Steg 2 — Lyft och placera tyget på strukturen

För små paneler under cirka 30 m² kan ett team på fyra till sex arbetare manuellt lyfta och placera tyget. För större paneler krävs kran eller teleskoplastare med spridarbygel. Fäst lyftselar endast på avsedda lyftpunkter – aldrig på själva tygkroppen.

Placera tyget över strukturen så att den längsta kanten ligger i linje med den längsta strukturdelen. Detta minimerar avståndet varje kant måste färdas för att nå sin fästpunkt, vilket minskar risken för ojämn hanteringsbelastning under nästa steg.

Steg 3 — Säkra den första kanten

Börja alltid med en fast eller låg rörlig kant - vanligtvis en rak kant längs en nockbalk eller primär konstruktionsdel. För kederrälssystem, skjut in kederrepet eller pärlorna i aluminiumkanalen med början från ena änden och arbeta mot den andra. Använd en gummiklubba och ett skjutverktyg med släta kanter för att sätta in kederpärlan helt i skåran utan att förvränga den.

För plåtklämsystem, placera tygvecket under klämplattan, sätt i bultarna fingertätt och bekräfta inriktningen innan någon slutlig åtdragning. I det här skedet bör alla fästen endast vara åtdragna för hand - slutlig åtdragning kommer senare.

Steg 4 — Applicera initial spänning på motsatt kant

Med den första kanten säkrad, flytta till den motsatta kanten. Fäst spärrband eller medföljande avdragare i hörnbeslagen eller spännöglorna och dra tyget mot fästpunkten. Målet i detta skede är inte den slutliga spänningen - det är helt enkelt att ta bort bulkspelet så att tyget ligger plant över strukturen.

När du drar, titta på tygytan. Alla diagonala rynkor tyder på att dragningen är ojämn. Justera dragriktningen och storleken på varje rem oberoende för att hålla tygpanelen rak. När den motsatta kanten når sin fästanordning, fäst den löst - handtäta klämmor eller delvis insatt kederpärla.

Steg 5 — Säkra de återstående kanterna

Med två motsatta kanter löst fästa, arbeta på de återstående två kanterna i samma sekvens: fäst, rikta in, dra lätt och fäst löst. I slutet av detta steg bör alla fyra kanterna (eller alla omkretskanter för komplexa former) vara löst fästa vid strukturen. Tyget kommer fortfarande att se något slappt ut - detta är förväntat och korrekt i detta skede.

Steg 6 — Progressiv slutspänning

Detta är den mest kritiska fasen av hela installationen. Slutlig spänning måste appliceras gradvis och jämnt över alla kanter samtidigt - inte kant för kant. Rätt metod är att arbeta i inkrementella passeringar : applicera 25 % av målspänningen på alla kanter, sedan 50 %, sedan 75 % och sedan 100 %. Detta progressiva tillvägagångssätt säkerställer att tyget sträcker sig jämnt över hela sin yta utan koncentration av stress vid någon enskild punkt.

För keder-skensystem uppnås slutlig spänning genom att dra åt spännbultarna eller spännskruvarna som är integrerade i rälsändstyckena. För plåtklämsystem dras bultar åt till de angivna vridmomentvärdena - vanligtvis 25–40 Nm för M10 rostfria bultar, beroende på hårdvaruspecifikationen.

Övervaka tygytan kontinuerligt under hela spänningen. Den korrekt spända ytan på en PVC-tygpanel bör vara:

• Fri från diagonala spänningsrynkor som löper över panelen
• Spänn när du trycker lätt med en hand, med minimal avböjning
• Böjd i den avsedda geometrin (antiklastisk, synklastisk eller platt, per design)
• Fri från poolområden eller platta fläckar som gör att vatten kan samlas

Steg 7 — Slutlig bultåtdragning och hårdvaruinspektion

När full spänning har uppnåtts, gå runt varje fästpunkt systematiskt och dra åt alla bultar till det specificerade vridmomentet. Använd en kalibrerad momentnyckel — att gissa efter känsla är inte acceptabelt för strukturella installationer. Anteckna vridmomentvärdena som tillämpas vid varje fästpunkt för underhållsloggen.

Kontrollera att kederpärlan sitter helt och jämnt i alla rälskanaler. Varje sektion av strängen som inte sitter helt kommer att skapa en lokal spänningskoncentration som kan leda till kantrivningsfel, särskilt under vindbelastning.

Fixeringssystem för dragtyg: Vilket man ska använda

Valet av kantfixeringssystem påverkar avsevärt både installationsprocessen och dragkonstruktionens långsiktiga prestanda. Här är en uppdelning av de vanligaste systemen som används med PVC-dragtyg.

För långsiktiga kommersiella och arkitektoniska installationer av PVC-dragväv är keder-skensystemet i allmänhet det föredragna valet eftersom det fördelar kantbelastningar kontinuerligt längs hela omkretsen snarare än att koncentrera spänningar vid diskreta punktfästen. Detta leder direkt till längre tyglivslängd och minskad risk för kantslitage.

Vanliga misstag vid montering av dragtyg och hur man undviker dem

Även erfarna installationsteam gör fel som kan undvikas. Att förstå de vanligaste misstagen sparar tid, pengar och eventuellt själva tygpanelen.

Överspänning

Att dra tyget tätare än designspecifikationen gör det inte starkare – det påskyndar krypdeformationen i PVC-beläggningen, belastar svetssömmar utöver deras designkapacitet och överbelastar den bärande strukturen. Designförspänningsvärden för arkitektonisk PVC-dragväv ligger vanligtvis inom intervallet 1,5–3,0 kN/m . Arbeta alltid utifrån den tekniska specifikationen, inte visuell bedömning.

Spänning av en kant i taget

Att helt spänna en kant innan de andra fästs krafter den enda kanten för att bära all initial förspänningsbelastning asymmetriskt. Detta förvränger tyggeometrin och skapar ojämna restspänningar. Fäst alltid alla kanter löst innan du påbörjar slutspänningen och spänn alltid stegvis över alla kanter.

Installation i stark vind

A PVC dragtyg panel med en yta på 50 m² fungerar som ett stort segel i vinden. Vid 30 km/h kan den dynamiska belastningen på en delvis säkrad panel överstiga den manuella hållkapaciteten för ett team med fyra personer. Vindrelaterade installationsolyckor är en ledande orsak till både tygskador och arbetsskador på dragkonstruktioner.

Felaktig tygorientering

De flesta PVC-dragtyger har olika dragegenskaper i varp (längsgående) och väft (tvärgående) riktningar. Den tekniska designen anger vilken riktning som ska passa in i den primära lastvägen. Att installera tyget roterat 90° från dess designorientering kan avsevärt minska den strukturella prestandan. Kontrollera alltid orienteringen mot tillverkningsritningen innan du fäster någon kant.

Hoppa över efterspänningskontrollen

Nytt PVC-dragtyg genomgår en inbäddningsperiod under de första veckorna efter installationen. Polyesterbasgarnen lägger sig något under belastning och tyget kommer att slappna av ungefär 2–5 % av dess initiala förspänningsvärde. En efterspänningskontroll och justering kl 4–6 veckor efter installation är standardpraxis och bör ingå i varje installationskontrakt.

Särskilda överväganden för dragtygsstrukturer i PVC med stora intervall

Strukturer med tydliga spännvidder som överskrider 15 meter införa ytterligare komplexitet som går utöver standardinstallationssekvensen som beskrivs ovan.

Panelskarvning och fältsvetsning

PVC-dragtyg tillverkas vanligtvis i rullar 1,5 till 5 meter bred . Mycket stora skärmtak kräver att flera paneler fabrikssvetsas ihop innan leverans. För extremt stora konstruktioner där verkstadssvetsade paneler är för stora för att transporteras kan fältsvetsning med varmluftssvetsutrustning krävas på plats. Fältsvetsar kräver kontrollerade förhållanden - temperatur, luftfuktighet och ytrenhet påverkar alla svetskvaliteten. En korrekt utförd PVC varmluftssvets uppnår bindningsstyrka på 90–95 % av bastygets styrka .

Mellanstödkablar och kontaktledningskanter

Dragkonstruktioner med stora spännvidder innehåller ofta kontaktledningskablar av rostfritt stål längs fria kanter eller mellanliggande stödlinjer. Samspelet mellan kabelspänning och vävspänning kräver koordinerad justering under installationen. Kablar förspänns till specificerade värden med hjälp av spännskruvar, och tygspänningen kalibreras i förhållande till kabelgeometrin. Detta kräver ingenjörsövervakning och är inte en uppgift för outbildade arbetare.

Etappinstallation för flerpanelsenheter

När ett stort tak består av flera intilliggande paneler måste installationen följa en definierad ordningsföljd för att förhindra att färdiga paneler förvrängs av spänningen av intilliggande paneler. Vanligtvis fortsätter installationen från strukturens mitt utåt, eller från den högsta punkten nedåt, beroende på strukturens geometri.

Checklista för inspektion efter installation

När installationen är klar, gör en noggrann inspektion innan du skriver under på projektet. Detta skyddar både installatören och beställaren genom att dokumentera konstruktionens skick vid överlämnandet.

1. Gå hela omkretsen och inspektera varje fästpunkt - kedersäten, plåtbultsmoment eller repsäten i kanal
2. Kontrollera tygytan från marknivå för rynkor, ojämna spänningsområden eller synlig förvrängning
3. Inspektera alla svetsfogar för delaminering eller bubbling - alla sömmar som kan skalas för hand har misslyckats och kräver reparation
4. Kontrollera att alla dräneringspunkter och låga punkter i tyggeometrin leder vattnet bort från strukturen på rätt sätt
5. Kontrollera att ingen tygkant är i direkt kontakt med stål eller vassa kanter som kan orsaka nötning med tiden
6. Fotografera alla fästpunkter och den övergripande installerade strukturen för projektprotokollet
7. Anteckna alla applicerade vridmomentvärden, använda material och omgivningsförhållanden under installationen i underhållsfilen
8. Ge kunden tillverkarens skötsel- och underhållsinstruktioner för den specifika draghållfasta tygkvaliteten som installerats

Underhållsschema för att skydda din investering i PVC-dragtyg

Installationen är början, inte slutet på arbetet. Ett strukturerat underhållsprogram förlänger livslängden för draghållfasta tygstrukturer avsevärt. Tabellen nedan visar rekommenderade underhållsintervaller för kommersiella installationer av PVC-väv.

Använd endast pH-neutrala, PVC-kompatibla rengöringslösningar för ytrengöring. Undvik högtryckstvättar riktade mot svetssömmar eller fixeringsverktyg – ihållande högtrycksvatten kan tvinga vatten under plåtklämmor och påskynda korrosion. En mjuk borste med utspätt neutralt rengöringsmedel, följt av en sköljning med rent vatten, räcker för rutinmässig rengöring.

När ska man ringa en specialist: Gränser för installation av gör-det-själv dragtyg

Inte alla dragtygsprojekt är lämpliga för självinstallation eller allmänna entreprenörer utan specifik erfarenhet. Följande situationer kräver en specialistinstallatör av dragkonstruktioner eller konstruktionsingenjör:

• Alla strukturer med en tydlig spännvidd som överskrider 10 meter
• Strukturer i högvindszoner eller kustmiljöer där korrosion och vindbelastning kräver specifika tekniska insatser
• Alla installationer som kräver fältsvetsning av PVC-vävpaneler på plats
• Strukturer över offentliga utrymmen som gångvägar, parkeringsplatser, arenor eller transitområden där strukturella fel skulle få allvarliga konsekvenser
• Projekt som kräver ingenjörscertifiering för rådsgodkännande eller efterlevnad av bygglov
• Eventuellt efterspännings- eller reparationsarbete där den ursprungliga installationsdokumentationen inte är tillgänglig

Att anlita en specialist för komplexa installationer handlar inte bara om kvalitet – det handlar om ansvar. Om en struktur går sönder och skadar någon, skapar frånvaron av kvalificerad installations- och teknisk dokumentation betydande juridisk och försäkringsmässig exponering för byggnadsägaren.
