Hur håller hållfast tyg i värmen?

Det korta svaret: Sträckt tyg hanterar värme bra - men materialvalet är viktigt

Dragtyg fungerar i allmänhet bra i miljöer med hög värme, men prestandan varierar avsevärt beroende på basmaterialet. PVC dragtyg är bland de mest värmebeständiga alternativen som finns kommersiellt tillgängliga , som rutinmässigt tål kontinuerliga temperaturer på 70°C (158°F) och kortvarig exponering upp till 90°C (194°F) utan strukturella fel. Standard HDPE nyansduk börjar däremot förlora draghållfasthet över 50°C (122°F). Om din installation är i ett område med intensiv sol, höga omgivningstemperaturer eller direkt strålningsvärme kommer materialspecifikationen du väljer att avgöra om strukturen håller i fem år eller femton.

Värme påverkar dragtyget på tre olika sätt: det mjukar upp materialet, påskyndar UV-nedbrytning och orsakar dimensionell expansion som förändrar förspänningen som är konstruerad i strukturen. Att förstå var och en av dessa mekanismer hjälper dig att välja rätt tyg och ställa realistiska underhållsförväntningar.

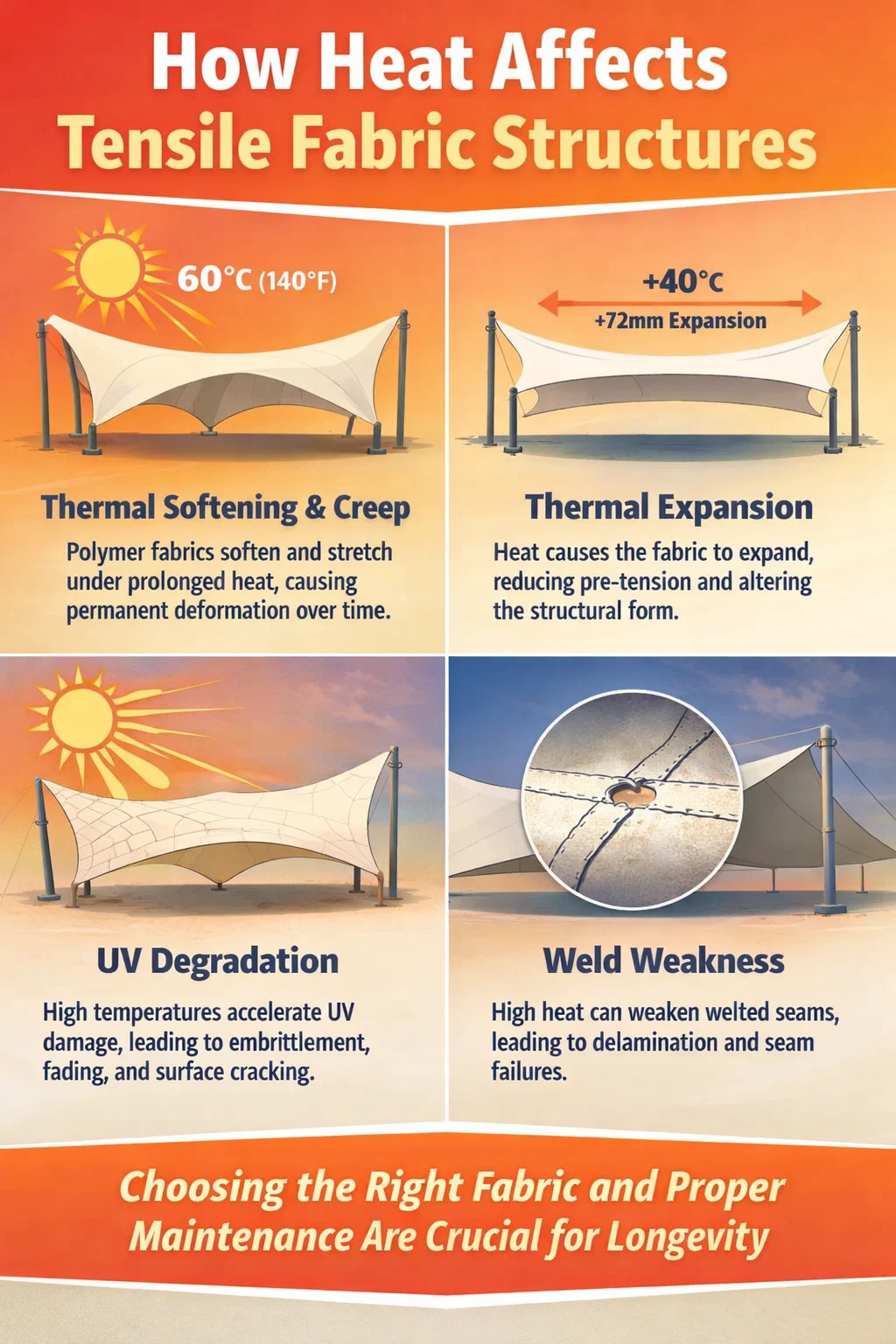

Hur värme fysiskt påverkar draghållfasta tygstrukturer

När ett töjbart tygmembran utsätts för höga temperaturer börjar tre överlappande fysiska processer inträffa samtidigt. Att känna till dessa processer är inte bara akademiskt – de informerar direkt hur en struktur ska utformas, specificeras och underhållas.

Termisk uppmjukning och krypning

Alla polymerbaserade dragtyger upplever vad ingenjörer kallar "krypning" - en långsam, permanent deformation under ihållande belastning och förhöjd temperatur. För draghållfast PVC-väv belagd över en polyesterduk är kryphastigheten extremt låg vid normala driftstemperaturer. Oberoende tester av membrantillverkare som Mehler Texnologies och Verseidag har visat att PVC-belagd polyester behåller över 95 % av sin ursprungliga draghållfasthet efter 1 000 timmar vid 70°C . PTFE-belagda glasfiber presterar ännu bättre termiskt men till tre till fyra gånger materialkostnaden.

Obedragen vävd HDPE - som vanligtvis används i budgetsegel - är mycket mer sårbar. Vid 60°C yttemperaturer, som lätt nås på ett mörkfärgat membran under direkt sommarsol i Australien, Mellanöstern eller södra Europa, börjar HDPE-filamenten att slappna av, vilket gör att seglet sjunker och tappar sin konstruerade spänning inom två till tre säsonger.

Termisk expansion och förspänningsförlust

Draghållfasta tygstrukturer är beroende av exakt kalibrerad förspänning för att bibehålla sin form, avge vatten korrekt och motstå vindhöjning. Värme gör att tyget expanderar; kylning gör att den drar ihop sig. Värmeutvidgningskoefficienten för PVC-väv är ungefär 0,18 mm per meter per grad Celsius . Över en 10-meters spännvidd ger en temperatursvängning på 40°C - typiskt mellan natt och middag i ett varmt klimat - ungefär 72 mm dimensionsförändring. Byggnadsingenjörer tar hänsyn till detta när de dimensionerar kantkablar, hörnbeslag och spännbeslag, men otillräckliga specifikationer leder till hängning på sommaren och överspänning på vintern, vilket båda förkortar tygets livslängd.

UV-accelererad nedbrytning vid höga temperaturer

UV-strålning och värme är ett sammansättningspar. Förhöjda yttemperaturer påskyndar de fotokemiska kedjereaktionerna som initieras av UV-fotoner, vilket påskyndar migration av mjukgörare i PVC och oxidativ försprödning i polyeten. Ett membran som körs vid 75°C yttemperatur åldras två till tre gånger snabbare än samma membran som körs vid 45°C under identisk UV-exponering. Det är därför som högkvalitativt PVC-dragtyg för utomhusbruk ingår titandioxid (TiO₂) pigment, UV-stabiliserande tillsatser och lacktäckskikt som reflekterar nära-infraröd strålning för att hålla yttemperaturerna lägre än obehandlade ekvivalenter.

PVC-dragtyg: varför det dominerar högvärmeapplikationer

PVC-dragtyg – en vävd polyesterduk inkapslad mellan två lager av mjukgjord PVC – har blivit standardspecifikationen för kommersiella nyansstrukturer, dragskydd och arkitektoniska membran som utsätts för värme av goda skäl. Dess egenskaper hanterar de termiska utmaningarna som beskrivs ovan mer effektivt än de flesta alternativ till ett kommersiellt gångbart pris.

Strukturell kärna: Polyester Scrim

Den bärande komponenten i PVC-väv är det vävda polyestergarnnätet. Polyester (PET) behåller utmärkta mekaniska egenskaper upp till cirka 150°C (302°F), vilket är långt över alla realistiska utomhustemperaturer. Polyesterduken ger PVC draghållfasthetsklasser - vanligtvis 3 000 till 11 000 N/5 cm i varp- och väftriktningar beroende på tygets vikt — och bibehåller dimensionsstabilitet vid cyklisk värmeexponering. Även vid yttemperaturer på 80°C, vilket kan förekomma på mörkfärgad PVC under intensiv ökensol, upplever polyesterkärnan försumbar krypning jämfört med dess slutliga styrka.

PVC-beläggning: Skydd och flexibilitet

PVC-beläggningen fungerar som en skyddande matris runt polyesterduken, vilket ger vattentäthet, UV-skydd och ytrengörbarhet. Mjukgörare som tillsätts PVC-formuleringen håller beläggningen flexibel över ett brett temperaturområde. Högkvalitativt slitstarkt PVC-tyg av exteriör kvalitet förblir flexibelt vid temperaturer så låga som -30°C och mjuknar inte alltför mycket under 90°C . Billigare formuleringar använder mjukgörare av lägre kvalitet som migrerar ut ur PVC-matrisen med tiden - särskilt vid förhöjda temperaturer - vilket gör att beläggningen stelnar, spricker och slutligen misslyckas vid svetsfogar och spänningspunkter.

Högkvalitativa PVC-töjbara tygprodukter från tillverkare som Ferrari Soltis, Serge Ferrari, Sioen och Verseidag använder lackfinish och PVDF (polyvinylidenfluorid) täckskikt som avsevärt minskar yttemperaturen genom att reflektera infraröd strålning. Ett vitt eller ljusgrått PVDF-belagt PVC-membran kan ha en yttemperatur 10 till 15°C lägre än en obelagd motsvarighet under samma solenergi - en meningsfull skillnad som förlänger kvarhållning av mjukgörare och UV-stabilitet.

Svetsade sömmar: The Critical Heat Vulnerability Point

Det vanligaste värmerelaterade felet i PVC-vävstrukturer är inte i själva membranet utan vid svetsade sömmar. Högfrekvent eller varmkilsvetsning smälter PVC till PVC, men svetszonen är i sig den svagaste punkten i membranmonteringen. I miljöer med varaktiga högtemperaturer, särskilt där strukturen böjer sig med vindbelastning, kan dåligt utförda svetsar delaminera. Ange ett minimum sömöverlappning på 40 mm och en avskalningshållfasthet överstigande 150 N/5 cm enligt EN ISO 1421 är testning ett rimligt kvalitetsriktmärke för applikationer i heta klimat.

Jämföra dragtygstyper efter värmeprestanda

Alla hållfasta tyger svarar inte på värme på samma sätt. Tabellen nedan jämför de vanligaste kommersiella draghållfasta tygmaterialen över viktiga termiska prestandaindikatorer.

För de flesta kommersiella skärmtak, parkeringsskydd och arkitektoniska membrantillämpningar, ger PVC-tyg den optimala balansen mellan värmebeständighet, livslängd och kostnad. PTFE-glas är premiumvalet för permanenta landmärkestrukturer där utbyte är opraktiskt.

Verkliga värmescenarier och hur PVC-dragtyg svarar

Abstrakta temperaturvärderingar berättar bara en del av historien. Det som är viktigt för specifikationer och installatörer är hur PVC-dragtyg beter sig i faktiska utbyggnadsmiljöer.

Öken och halvtorra klimat

På platser som Dubai, Phoenix, Riyadh eller västra Australien överstiger den omgivande lufttemperaturen regelbundet 45°C på sommaren. Ett mörkt PVC-töjbart tygmembran som vetter mot direkt sol vid solens middagstid i dessa miljöer kan nå yttemperaturer på 80 till 90°C — vid den övre gränsen för standard-PVC-specifikationen. Projekt i dessa klimat bör specificera ljusa tyger med PVDF-lack, som reflekterar 60 till 75 % av infallande solstrålning jämfört med 30 till 45 % för standard PVC. Ferrari 502-serien och Sioen Silvertex, till exempel, är designade speciellt för extrem UV- och värmeexponering och har garantier på 10 till 15 år under sådana förhållanden.

Spännande hårdvara i ökenklimat måste också rymma den aggressiva termiska cyklingen mellan varma dagar och svala nätter. Spännskruvar i rostfritt stål, sänkbara terminaler och hårdvara av marin kvalitet med tillräckligt justeringsområde förhindrar att membranet överbelastas under kall morgonsammandragning efter hög dagtid.

Fuktiga tropiska klimat

I Sydostasien, Karibien och norra Queensland är den termiska utmaningen annorlunda. Omgivningstemperaturerna är höga året runt (30 till 38°C) men med intensiv luftfuktighet. Fuktigheten i sig skadar inte nämnvärt PVC-tyg - beläggningen är i sig ogenomtränglig - men den stöder mögel- och algtillväxt på tygytan. Standard PVC-dragtyg innehåller biocidtillsatser i beläggningen, men dessa förbrukas med tiden. Omlackering eller applicering av biocidrika ytbehandlingar vart femte till sjunde år bibehåller tygets motståndskraft mot biologisk nedsmutsning i fuktiga tropiska miljöer utan att behöva bytas ut helt.

Medelhavet och tempererade hög-UV-zoner

I södra Europa, Kalifornien och liknande klimat är UV-intensiteten den dominerande långsiktiga stressfaktorn snarare än topptemperaturen. PVC-väv i dessa zoner upplever vanligtvis yttemperaturer på 55 till 70°C på mörkare färger. Standard 900 g/m2 PVC-belagd polyester med TiO₂-pigmentering och standardlack fungerar bra här i 12 till 15 år om den hålls ren. Den viktigaste underhållsuppgiften är årlig inspektion av sömmens integritet och tvåårig rengöring med pH-neutralt rengöringsmedel för att avlägsna damm och partiklar som fungerar som slipmedel och UV-koncentratorer på ytan.

Urban Heat Island-miljöer

Stadsanläggningar - över fotgängartorg, transitstationer, matplatser utomhus - möter koncentrerad strålningsvärme från omgivande hårda ytor. Betong-, asfalt- och glasfasader utstrålar värme uppåt, vilket innebär att undersidan av ett dragskydd kan absorbera betydande strålningsenergi utöver direkt solexponering från ovan. Välja tyger med höga värden för total solreflektans (TSR) över 60 % minskar värmevinsten på båda ytorna och bidrar till den kylningsfördel som strukturen ger användarna nedan — ett allt viktigare övervägande i stadsplanering och hållbarhetsramar.

Vad tygets vikt och kvalitet säger dig om värmetolerans

PVC-dragtyg säljs i viktkategorier som direkt korrelerar med hållbarhet, termisk massa och prestanda i miljöer med hög värme. Att förstå dessa betyg förhindrar underspecifikation.

• 400–500 gsm (lätt): Lämplig för interiörapplikationer, kortsiktiga evenemangsstrukturer eller miljöer med låg värme. Tunnare PVC-beläggning innebär mindre reservoar av mjukgörare och snabbare termisk åldring utomhus.
• 650–750 gsm (mellanvikt): Standardspecifikation för kommersiella skärmtak i tempererat klimat. Tillräckligt värmebeständighet för yttemperaturer under 70°C med normala UV-nivåer.
• 900–1 000 gsm (tungvikt): Föredraget för varma och höga UV-klimat, stora konstruktioner och permanenta installationer. Tjockare PVC-beläggning ger en större behållare för mjukgörare som motstår migration under 15 års termisk cykling.
• 1 100 gsm och över (ultra-tung): Används i industriella applikationer, lastbilspresenningar och strukturer som utsätts för mekanisk nötning såväl som värme. Krävs sällan för applikationer med skugga eller arkitektoniska membran.

Utöver vikten bestämmer trådantalet och garntypen på polyesterduken draghållfasthet, medan PVC-formuleringen avgör termisk flexibilitetsintervall och UV-beständighet. Specifierare som granskar datablad bör leta efter värden för draghållfasthet, rivhållfasthet och svetshållfasthet testade vid förhöjd temperatur, inte bara vid standardlaboratorieförhållanden på 23°C.

Färgval och dess betydande inverkan på värmeprestanda

Färg är inte bara ett estetiskt val i töjbar tygdesign – den har en direkt och mätbar effekt på yttemperatur, tygets livslängd och skuggprestanda.

Vitt och ljust PVC-tyg reflekterar mellan 70 och 85 % av den infallande solstrålningen, vilket håller yttemperaturerna relativt låga. Ett vitt PVC-membran i direkt sol kan nå 45–55°C, medan ett kol eller mörkgrå motsvarighet under samma förhållanden kan nå 85–95°C — en skillnad på 30 till 40°C. Denna temperaturskillnad påskyndar dramatiskt migration av mjukgörare, ökar termisk cyklisk stress på svetsar och förkortar tygets effektiva livslängd.

Ur ett skuggningsperspektiv ger mörkare färger bättre bländningsreducering och en mer innesluten känsla i uteserverings- eller fritidsmiljöer. Om mörka färger krävs av designskäl, bör specifikationer kompensera genom att välja en tyngre tygkvalitet, ett högpresterande PVDF-täckskikt, och bör bygga in kortare inspektions- och underhållsintervall - kanske vart tredje år snarare än vart femte år.

Vissa PVC-tygprodukter innehåller nu "cool pigment"-teknik - infrarödreflekterande pigment som ger ett visuellt utseende av mörkare färger samtidigt som de reflekterar den nära-infraröda delen av solspektrumet som bidrar mest till ytuppvärmning. Dessa produkter kan minska yttemperaturerna med 8 till 12°C jämfört med konventionella mörka pigment, vilket på ett meningsfullt sätt förlänger livslängden utan att offra designavsikten.

Brandbeteende hos PVC-dragtyg i värme

Ett vanligt problem med alla polymerbaserade hållfasta tyger i miljöer med hög värme är brandbeteende. PVC-dragtyg har specifika egenskaper som skiljer det från andra material.

PVC som baspolymer är i sig flamskyddad på grund av sin höga klorhalt. Den stöder inte förbränning självständigt och släcks själv när en flamkälla tas bort. De flesta kommersiella PVC-hållfasta tygprodukter är testade enligt och överensstämmer med den europeiska standarden EN 13501-1 (brandklassificering av byggprodukter), vilket uppnår Klass B-s2-d0 eller bättre — vilket innebär begränsat bidrag till brand, måttlig rökproduktion och inga flammande droppar. I Australien gäller överensstämmelse med AS/NZS 1530.3 och specifikation C1.10 under National Construction Code för draghållfasta membranstrukturer.

Vid mycket höga temperaturer — över 200°C — kommer PVC att börja brytas ned och frigöra vätekloridgas. Detta är dock långt över alla temperaturer som nås genom enbart solenergi. Brandriskscenariot involverar en extern flamkälla, inte omgivande värmebelastning. För tillämpningar nära kök, kommersiella grillplatser eller platser med risk för öppen låga är PTFE-belagd glasfiber den lämpliga specifikationen.

Tecken på att värme har skadat ditt dragtyg

Att identifiera värmeskador tidigt förhindrar fullständigt membranfel. Följande tecken indikerar att termisk nedbrytning inträffar i en installation av PVC-väv:

• Ytsprickor eller sprickor: Fina ytsprickor i PVC-beläggningen indikerar utarmning av mjukgörare orsakad av ihållande höga temperaturer och UV-exponering. Beläggningen har förlorat sin flexibilitet och närmar sig slutet av sin livslängd.
• Sömdelaminering: Värmecykling gör att PVC-svetsar tröttnar ut. Separation vid sömkanterna, särskilt vid hörnkilar och topppunkter, indikerar att termisk spänning överstiger svetsavskalningshållfastheten.
• Permanent hängande eller formförlust: Om membranet inte längre återgår till sin designade form efter kylning har permanent krypning eller kantkabelsträckning inträffat. Återspänning kan återställa ett tillfälligt utseende men kommer inte att återställa förlorad materialintegritet.
• Färg bleknar eller kritar: Ytkritning (en pulveraktig vit avlagring) indikerar UV-fotolys av PVC-täckskiktet. Även om det ursprungligen var ett ytfenomen, exponerar det den underliggande PVC-en för accelererad termisk och UV-nedbrytning.
• Stelhet i kallt väder: Ett membran som blir ovanligt styvt över natten tyder på betydande förlust av mjukgörare. PVC med tillräcklig mjukgörare förblir flexibel långt under 0°C; stelt beteende i kallt väder signalerar termiskt åldrande bortom återhämtning.

Alla dessa tecken kräver en professionell strukturell bedömning. I de flesta fall förlänger tidig ingripande - sömomsvetsning, ytbehandling eller efterspänning - den användbara livslängden med flera år till en bråkdel av full ersättningskostnad.

Underhållsmetoder som bevarar värmebeständigheten över tid

Inget dragtyg är underhållsfritt, men PVC-väv är bland de membranmaterial med lägst underhåll som finns. Följande metoder skyddar värmebeständighet och förlänger livslängden i krävande klimat.

Regelbunden rengöring

Ansamlat damm, fågelspillning och organiskt material på tygets yta fungerar som värmeabsorbenter, höjer lokala yttemperaturer och koncentrerar UV-exponering. Rengöring med mjuk borste och pH-neutral rengöringsmedelslösning två gånger per år i varma klimat är en minimal standard. Använd aldrig lösningsmedelsbaserade rengöringsmedel, högtryckstvättar över 40 bar eller slipkuddar, eftersom dessa skadar lacktäckskiktet och påskyndar PVC-nedbrytningen.

Periodisk retention

Termisk cykling orsakar gradvis avslappning av kantkablar och perifer hårdvara även i väl specificerade PVC-vävstrukturer. Årlig inspektion av spänningsnivåer, hörnbeslag och perimeterfästen säkerställer att membranet bibehåller sin designade geometri och inte utvecklar vattendammande zoner som påskyndar lokal stress och nedbrytning.

Ytbehandlingsförnyelse

Lack och PVDF-täckskikt kan förnyas på plats med kompatibla produkter från tygtillverkare. Applicering av ett nytt topplack vart åttonde till tionde år på ett välskött membran återställer UV-reflektansen, fyller på ytans biocid och förlänger effektivt tygets livslängd med fem till tio år ytterligare, vilket skjuter upp kapitalkostnaden för fullt utbyte.

Säsongsbetonat borttagning i extrema klimat

I regioner med extremt varma somrar väljer vissa operatörer av tillfälliga eller semipermanenta dragtygstrukturer att ta bort och lagra membran under högsommarmånaderna och installera om på hösten. Även om detta inte är en vanlig praxis för permanenta arkitektoniska membran, är det lönsamt för infällbara eller demonterbara strukturer. Förvaring bör ske på en sval, mörk, torr plats - inte tätt vikt, vilket skapar permanenta veck, utan rullas runt en 200 mm diameter eller större kärna.

Specificering av PVC-dragtyg för värmeexponerade projekt: En praktisk checklista

När du skaffar PVC-dragtyg för projekt i varma klimat, använd följande kriterier för att utvärdera och jämföra produkter:

1. Kontrollera att tygvikten är lämplig för spännvidden och klimatet - minst 900 g/m2 för varma miljöer med hög UV-strålning.
2. Verifiera topplackstypen — PVDF eller lack med infrarödreflekterande egenskaper minskar yttemperaturen och förlänger livslängden.
3. Begär brandklassningstestdata (EN 13501-1 i Europa, AS/NZS 1530.3 i Australien) från tillverkaren.
4. Ange minsta sömsvetsavdragningshållfasthet på 150 N/5cm enligt EN ISO 1421 för applikationer med hög värme.
5. Välj ett ljust tyg med total solreflektans (TSR) över 60 %, eller ange kylpigmentteknik om mörkare färger krävs.
6. Granska tillverkarens garanti - en 10-årig produktgaranti från en ansedd leverantör är en rimlig baslinje för kommersiellt PVC-dragtyg av hög kvalitet.
7. Bekräfta att konstruktionsingenjören har tagit hänsyn till termiska expansionskoefficienter som är specifika för tygprodukten i anslutnings- och spännhårdvarudesignen.
8. Begär testdata för accelererad åldrande (Xenon-bågsvädermätare enligt EN ISO 105-B06 eller motsvarande) som visar bibehållen draghållfasthet och färgstabilitet efter simulerad långtidsexponering.

Att följa denna checklista minskar risken för underspecifikation, vilket är den enskilt vanligaste orsaken till för tidigt dragbrott av PVC-tyg i varma klimat – inte materialets inneboende begränsningar, utan en oöverensstämmelse mellan produktkvalitet och användningsförhållanden.
