Vad används dragtyg till? Applikationer & PVC Guide

Vad används dragtyg till? Ett direkt svar

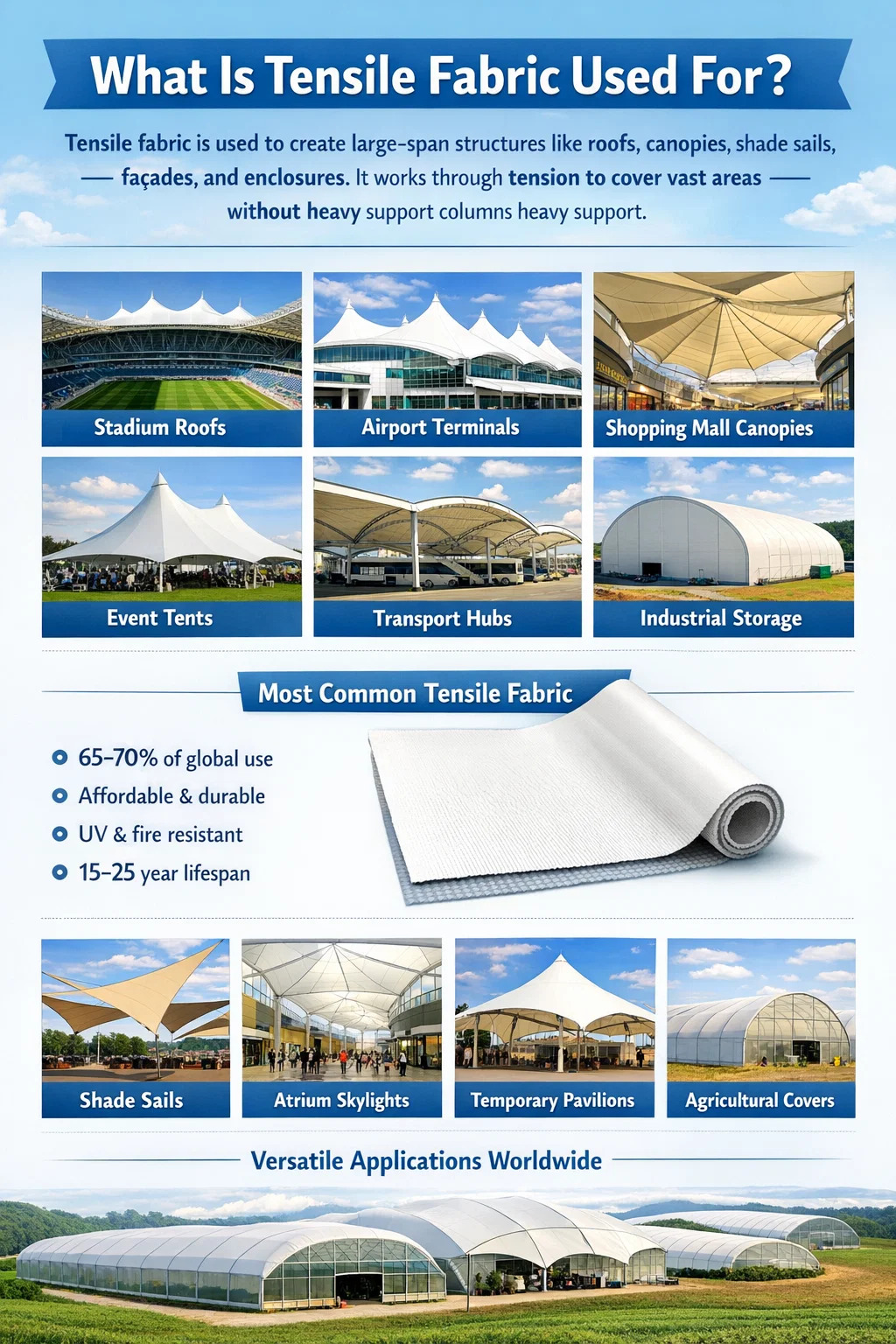

Dragtyg används för att skapa arkitektoniska strukturer med stora spännvidder – tak, kapell, skuggsegel, fasader och inhägnader – som kombinerar strukturell styrka med lättviktsflexibilitet. Till skillnad från konventionella styva takmaterial fungerar dragtyg genom att fördela belastningen genom spänning snarare än kompression, vilket innebär att den kan täcka enorma ytor utan tunga stödpelare eller tjocka ramar. I praktiken kommer du att hitta dragtyg på sportarenor, flygplatsterminaler, skärmtak för köpcentrum, evenemangsplatser utomhus, parkeringar, nöjesparker och till och med brogångar runt om i världen.

PVC dragtyg är det i särklass mest specificerade materialet i denna kategori. Det står för ungefär 65–70 % av alla arkitektoniska membranprojekt globalt , enligt industridata som sammanställts av European Tensile Structure Association. Dess dominans kommer från en kombination av prisvärdhet, UV-beständighet, brandprestanda och tillgången på konsekventa storformatsrullar som är lämpliga för datorstyrd skärning och svetsning.

Avsnitten nedan bryter ner varje större applikationskategori, förklarar vilka tygspecifikationer som är viktiga i varje sammanhang och jämför de viktigaste materialtyperna så att du kan matcha rätt produkt till ditt projekt från början.

Kommersiell och detaljhandelsarkitektur

Köpcentrum och butiksmiljöer var bland de första sektorerna att använda dragmembranarkitektur i stor skala, och de är fortfarande en av dess största marknader idag. Skälen är enkla: en dramatisk dragkapell drar till sig fottrafik, ger täckt utomhusutrymme som utökar den användbara butiksplanen och gör det utan planeringskomplexiteten för en permanent takförlängning.

Entrétak och täckta gångvägar

Entrétak är förmodligen den enskilt vanligaste applikationen för dragtyg i detaljhandeln. En väldesignad kapell skapar en tydlig visuell signal för entrén, skyddar kunderna från regn och sol under köperioder och ger en yta för integrerad LED-belysning eller märkesgrafik. PVC dragtyg med lackerad topplack är standardspecifikationen här eftersom den är enkel att skriva ut, resistent mot rengöringskemikalier som används i butiksmiljöer och uppnår det platta, strama utseendet som ser professionellt ut över tid.

För täckta gångvägar som förbinder parkeringsplatser med köpcentrets ingångar, specificerar ingenjörer vanligtvis ett tyg med en brottstyrka på minst 4 000 N per 5 cm remsa för att hantera vindlyft i utsatta lägen. Projekt som det täckta gångvägssystemet i Westfield Stratford City i London används PVC-belagt polyestermembran klassad enligt dessa standarder över spännvidder på upp till 18 meter utan mellanliggande pelare.

Atrium tak och interiör takfönster

Många slutna gallerior använder genomskinligt dragtyg som ett atriumtak eller takfönster i stället för glas. ETFE (etylentetrafluoretylen) foliekuddar är ett alternativ, men belagt dragtyg med 10–15 % ljusgenomsläpplighet är ofta att föredra där diffust, bländfritt naturligt ljus är mer önskvärt än full transparens. Tyget sprider direkt solljus och skapar en jämn, skuggfri interiörmiljö som är enklare för ögat och minskar energiförbrukningen från artificiell belysning med upp till 30 % jämfört med täckande tak.

Idrottsarenor och rekreationsanläggningar

De strukturella fördelarna med dragtyg blir mest uppenbara i stadionskala. Ett dragtak kan täcka en läktare med 40 000 sittplatser med en stålkabel- och mastkonstruktion som väger en bråkdel av en likvärdig betong- eller stålram - och kan resas på en bråkdel av tiden. Detta visades tydligt på Münchens Olympiastadion 1972, som använde ett kabelnät med akrylglas, och har sedan dess förfinats till modern PVC-töjbart tygmembran tak som nu är den globala standarden för täckta utomhussporter.

Stadion taktak

Moderna stadiontak möter krävande vindbelastningar i flera riktningar, UV-försämring från årtionden av utomhusexponering och behovet av att förbli akustiskt neutralt så att publikens buller bär sig naturligt. PVC-dragtyg som används på arenor bär vanligtvis en 25 års produktgaranti och uppfyller EN 13501-1 klass B brandprestanda. Tygvikten i dessa applikationer sträcker sig ofta från 900 g/m² till 1 500 g/m², med högre vikter som används på utsatta kustnära platser där saltstänk bidrar till nedbrytningsbelastningen.

Anmärkningsvärda exempel inkluderar Stade de France utanför Paris, flera fotbollsarenor i Premier League i Storbritannien och taken på Khalifa International Stadium i Qatar – som alla använder svetsade PVC-belagda membranpaneler som sammanfogas med högfrekvenssvetsning för att bilda vattentäta, kontinuerliga takytor som spänner över mer än 50 meter.

Tennisbanor, simbassänger och multisporthallar

Dragtyg är lika vanligt i mindre rekreationsanläggningar. En uppblåsbar dragkonstruktion - en luftstödd kupol - kan täcka en fullstor inomhustennisbana för en bråkdel av kostnaden för en konventionell stålbyggnad. Dessa strukturer använder dubbelhuds PVC-dragtyg med en isolerande luftspalt för att uppnå U-värden lämpliga för klimatkontroll året runt i tempererade områden. Deflation och lagring under sommarmånaderna är praktiskt, vilket gör dem populära bland klubbar och lokala myndigheter som arbetar med begränsade budgetar. En typisk tenniskupol på 36 m × 72 m kostar ungefär 40–60 % mindre per kvadratmeter att installera än en motsvarande stålportalrambyggnad.

Utomhusevenemang och tillfälliga strukturer

Eventbranschen är en av de största konsumenterna av dragtyg globalt. Festivaler, konserter, företagsevenemang, mässor och sportevenemang förlitar sig alla på tillfälliga dragmembranstrukturer för att tillhandahålla täckt utrymme snabbt och till en kostnad som är rimlig för kortvarig användning. Den globala marknaden för tillfälliga strukturer värderades till cirka 3,2 miljarder USD 2023 och fortsätter att växa, drivet av den expanderande utomhusevenemangskalendern och ökande efterfrågan på högspecifika gästfrihetsstrukturer vid stora evenemang.

Tält och festivaltält

Traditionell markeringsduk har nästan helt ersatts av PVC dragtyg vid professionell uthyrning av evenemang, eftersom PVC-belagd polyester är lättare att hantera, starkare under vindbelastning, mer motståndskraftig mot mögel och mögel under lagring och mycket lättare att rengöra mellan evenemang. Ett standardtält som täcker 20 m × 50 m kommer att använda mellan 1 800 m² och 2 200 m² 680 g/m² PVC-väv över tak, väggar och foder. Samma struktur kan uppföras på två till tre dagar av en besättning på åtta och demonteras inom en liknande tidsram, vilket gör den kommersiellt gångbar för evenemang som varar så lite som en helg.

Tensile Shade Segel för utomhus gästfrihet

Skuggsegel – triangulära eller fyrsidiga paneler av spänt tyg fästa på mastspetsar eller förankringspunkter – har blivit en viktig del av uteserveringar, hotellpooldäck och strandbarer. De är snabba att installera, visuellt slående och kan tas bort säsongsvis i klimat med stränga vintrar. I varma klimat, HDPE mesh draghållfast tyg (högdensitetspolyeten) är att föredra för skuggsegel eftersom dess öppna vävstruktur ger solskuggning på upp till 95 % samtidigt som den tillåter luftrörelser och håller yttemperaturen under skuggan så mycket som 10–15°C svalare än direkt solexponering. PVC-dragtyg är att föredra när vattentät täckning behövs vid sidan av skuggan.

Transportinfrastruktur: Flygplatser, järnvägs- och bussterminaler

Transportnav är miljöer med högt fotfall med krävande strukturella, akustiska, brandprestanda och underhållskrav. Dragtyg har blivit det valda materialet för att täcka avgångshallar, plattformar, upphämtnings- och avlämningszoner och gångbroar i större transportinfrastruktur globalt – just för att det uppfyller alla dessa krav samtidigt med lägre egenvikt än alternativen av glas eller plåt.

Denver International Airports ikoniska vita tältliknande terminaltak – färdigställt 1994 och täcker över 330 000 kvadratmeter — är fortfarande det mest kända exemplet på arkitektoniskt dragmembran i transportsammanhang. Den använder PTFE (polytetrafluoretylen) belagd glasfiber snarare än PVC, eftersom PTFE uppnår en livslängd som överstiger 30 år med minimalt underhåll. Men för busstationer, järnvägsplattformar och täckta avlämningsområden där budgetarna är snävare och spännvidden kortare, PVC dragtyg är den praktiska standarden — den fungerar bra i 15–20 år med rutinmässig rengöring och är betydligt billigare per kvadratmeter att anskaffa och tillverka.

Plattformstak och stationsförgårdar

Järnvägs- och tunnelbaneplattformar med dragmembranstrukturer har färdigställts på stationer i Europa, Mellanöstern och Asien-Stillahavsområdet. Attraktionskraften är konstruktionshastigheten - en dragkapell för en 200 m lång plattform kan tillverkas utanför anläggningen och installeras på fyra till sex veckor, med minimala störningar av tågdriften - och visuell lätthet, som gör att plattformar inte känns tunnelliknande. Vit eller ljus PVC-dragmembran med 10–20 % genomskinlighet maximerar naturligt dagsljus på plattformen samtidigt som regn utesluts.

Industri- och jordbruksapplikationer

Utöver prestigefyllda arkitektoniska projekt, gör dragtyg avsevärt praktiskt arbete i industriella och jordbrukssammanhang - områden där kostnaden per kvadratmeter och monteringshastigheten har mycket mer betydelse än estetik.

Tygbyggnader och industriförråd

Clearspan dragtygsbyggnader - strukturer som använder tunga stålbågformade ramar täckta med höghållfast PVC-dragtyg - används i stor utsträckning för att lagra bulkmaterial, inhysa fordon och utrustning och tillhandahålla skyddade arbetsplatser inom gruvdrift, jordbruk, hamnar och konstruktion. En 30 m × 60 m tygbyggnad av denna typ kan uppföras på under två veckor och kostar ungefär 30–50 % mindre per kvadratmeter än en konventionell stålklädd metallbyggnad, utan krav på inre pelare som stör lagring eller fordonsrörelse.

I kallt klimat ger dubbelhudiga uppblåsta väggpaneler isoleringsvärden som gör tygbyggnader lämpliga för temperaturkänslig förvaring. Spannmål, gödningsmedel, salt och kaliumklorid lagras alla rutinmässigt under draghållfasta tygstrukturer vid jordbruks- och hamnanläggningar i Kanada, norra Europa och Ryssland.

Växthus- och trädgårdsskydd

Specialiserade dragtyger designade för trädgårdsbruk - typiskt vävt HDPE-skuggtyg snarare än belagt PVC-dragtyg - täcker miljontals hektar grödor globalt. Dessa tyger reglerar ljusintensiteten, minskar hagelskador, kontrollerar temperaturen och bibehåller i vissa system förhöjda CO₂-koncentrationer för accelererad tillväxt. I regioner som Almería i Spanien (ofta kallat "plasthavet") täcker polytunnelfilmer och nyanstyg mer än 35 000 hektar av intensiv grönsaksproduktion, vilket gör detta till en av de största tillämpningarna av draghållfasta tygmaterial i världen efter yta.

Fasadbeklädnad och solskyddssystem

Dragtyg är inte begränsat till överliggande applikationer. Byggnadsfasader använder i allt större utsträckning dragbara membranpaneler eller spända nätskärmar som externa solskyddselement, insynsskydd och dekorativ beklädnad. Denna applikation har expanderat snabbt när arkitekter letar efter sätt att minska solvärmevinsten i glasade kontorsbyggnader utan den visuella tyngden hos traditionella metallgallersystem.

PVC dragtyg och rostfritt ståltrådsnät är de två dominerande materialen i fasadskuggning. PVC är att föredra där opacitet eller tryckbarhet behövs - till exempel ett företags huvudkontor där hela södra fasaden används som en märkesvisuell yta. Trådnät är att föredra där maximal transparens och en högteknologisk estetik är prioriterade. I båda fallen är det spända tyget eller nätet fixerat till en sekundär stålunderram och förspänd för att förbli spänd och skrynkelfri över panelen, vanligtvis med användning av hörnplåt eller perimeterrepavslutningssystem.

Fasadskuggningsmembran är konstruerade för att minska kylbelastningen. Studier av kontorsbyggnader eftermonterade med yttre dragtygsskärmar visar genomgående energibesparingar på 15–25 % i kyldominerade klimat, vilket gör detta till ett av de snabbast växande segmenten på marknaden för dragtyg i Mellanöstern, Sydostasien och södra Europa.

Jämföra de viktigaste draghållfasta tygmaterialen

Alla hållfasta tyger är inte utbytbara. Tabellen nedan sammanfattar de fyra huvudsakliga materialtyperna som används i arkitektoniska och industriella dragkonstruktioner, med typiska prestandariktmärken och applikationssammanhang där var och en presterar bäst.

PVC dragtyg dominates the market eftersom den upptar en prestanda sweet spot: hållbar nog för permanenta installationer med 15–25 års livslängd, ekonomisk nog för tillfälliga och korta applikationer, och tekniskt enkel att tillverka med HF-svetsutrustning som är allmänt tillgänglig över hela världen. PTFE och ETFE behärskar premiumpositioner där beständighet, brandprestanda Klass A eller optisk klarhet inte är förhandlingsbara.

Nyckeltekniska egenskaper som definierar prestanda

För att förstå vad dragtyg används till krävs förståelse för de tekniska egenskaper som gör den lämplig för krävande miljöer. Följande egenskaper mäts och specificeras för varje arkitektoniskt dragtygsprojekt.

• Draghållfasthet: Mätt i N per 5 cm remsa i både varp- och fyllningsriktning. Strukturella applikationer kräver minst 3 000–5 000 N/5 cm; tunga stadiontak kan specificera 8 000–12 000 N/5 cm.
• Rivstyrka: Kritiskt för att bestämma motståndet mot punkteringsutbredning. Typiskt mätt med trapetsoid rivtest; värden på 400–800 N är standard för PVC-väv som används i takapplikationer.
• Brandklassificering: EN 13501-1 är standarden i Europa; NFPA 701 i Nordamerika. De flesta arkitektoniska PVC-dragtyger uppnår klass B-s2-d0 eller bättre, vilket kvalificerar dem för användning i täckta offentliga utrymmen.
• Ljusöverföring: Uttryckt i procent (0% = ogenomskinlig, 100% = helt transparent). Arkitektoniska membran sträcker sig från 0 % för mörkläggningsfoder till 35 % för genomskinliga takapplikationer som söker naturligt dagsljus.
• Svetsstyrka: HF-svetsade sömmar i PVC-dragväv ska uppnå minst 80 % av modervävens draghållfasthet. Sömkvaliteten testas med avskalnings- och skjuvningsmetoder och är en kritisk kontrollpunkt för kvalitetskontroll under tillverkningen.
• UV-stabilitet: Accelererade vädertester (Xenonbåge eller QUV) mäter färgretention och draghållfasthet efter motsvarande år av UV-exponering. Högkvalitativt PVC-dragtyg behåller över 85 % av draghållfastheten efter 10 simulerade år av UV-exponering.
• Kall flexibilitet: Viktigt för strukturer i nordliga klimat. PVC-dragtyg för utomhusbruk bör förbli flexibelt och sprickbeständigt vid temperaturer ner till minst -20°C.

Nya och specialiserade användningar av dragtyg

Utöver de vanliga tillämpningarna som beskrivs ovan, fortsätter dragtyg att hitta nya användningsområden när materialvetenskap och tillverkningsteknik förbättras.

Dragtyg inom avlopps- och miljöteknik

Flytande täckmembran för avloppslaguner, biogasrötare och industriella avloppsdammar är en snabbt växande nisch. Dessa höljen använder kemiskt resistent belagd dragväv för att fånga upp metan från rötkammare för energiåtervinning, förhindra luktutsläpp från avloppslaguner och utesluta regnvatten från avdunstningsdammar som används i gruvdrift och livsmedelsförädling. Locken är konstruerade som spända membransystem förankrade vid lagunens omkrets, med gasuppsamlingspunkter integrerade i membranytan. Polypropenbelagt tyg och HDPE geomembran är vanliga i detta sammanhang snarare än vanlig PVC, på grund av behovet av kemisk resistens mot svavelväte och ammoniak.

Utplacerbara strukturer för försvar och nödsituationer

Militära styrkor och humanitära organisationer använder dragtygsstrukturer i stor utsträckning för utplacerbara sjukhus, fältledningscentraler och nödskyddssystem. Dessa strukturer måste transporteras med fordon eller flygfrakt, uppförda av ett litet team inom några timmar, och uppfylla prestandastandarder för vind, regn och i vissa fall explosionsövertryck. Lätt PVC dragtyg på 400–600 g/m² kombinerat med välvda aluminiumramar är det dominerande systemet i detta utrymme, som balanserar packbar vikt med tillräcklig strukturell prestanda för den avsedda livslängden på ett till tre år i fältförhållanden.

Inredning och akustikpaneler

Spända taksystem i tyg och väggpaneler används i stor utsträckning inom interiörarkitektur för akustisk behandling, ljusspridning och döljande av serviceinfrastruktur. Stretchtaksystem – där PVC-väv är termiskt sträckt över ett omkretsspår – täcker miljontals kvadratmeter av kommersiella takområden och bostäder globalt varje år. Dessa system tillåter att belysningsarmaturer, sprinklers och ventilationsgaller integreras bakom en plan, sömlös tygyta. I konsertsalar, kongresscenter och inspelningsstudior är spända tygbafflar och reflektorer exakt placerade för att justera rumsakustiken till önskad efterklangstid.

Hållbarhetsöverväganden i dragtygsspecifikation

Hållbarhet har blivit en viktig faktor i specifikationerna av dragtyg, eftersom arkitekter, entreprenörer och byggnadsägare står inför allt större granskning av förkroppsligat kol och återvinningsbarhet vid uttjänt livslängd. Bilden för PVC dragtyg är blandat men förbättras.

PVC är ett petroleumhärlett material, och standard PVC-beläggningar innehåller mjukgörare - historiskt DEHP och andra ftalater - som väcker miljö- och hälsoproblem under tillverkning och bortskaffande. Den europeiska industrin har i stort sett övergått till DINP och andra mjukgörare utan ftalater, och ledande tillverkare erbjuder nu REACH-kompatibla formuleringar. Återvinning vid uttjänt livslängd är fortfarande en utmaning eftersom det är tekniskt och ekonomiskt svårt att separera PVC-beläggningen från polyestersubstratet; de flesta avvecklade PVC-membran går för närvarande till deponi eller förbränning i regioner utan specialiserad återvinningsinfrastruktur.

Däremot PTFE-belagd glasfiber har en livslängd på 30–50 år, vilket avsevärt minskar utbytesfrekvensen och den tillhörande materialgenomströmningen. ETFE-folie är helt återvinningsbar vid slutet av sin livslängd genom återvinningsströmmar av fluorpolymerer, vilket är en anledning till att dess användning har ökat i hållbarhetsfokuserade projekt. HDPE nyanstyg är återvinningsbart i vanliga polyolefinströmmar.

Oavsett material innebär den långa livslängden för väl specificerade draghållfasta vävkonstruktioner — och den betydande minskningen av konstruktionsstål eller betong som krävs för att täcka stora ytor jämfört med styv konstruktion — att dragmembrantaks miljöprestanda under hela livet är generellt gynnsam. Ett dragmembran som täcker en 5 000 m² idrottsanläggning använder ungefär 70–80 % mindre konstruktionsstål i vikt än ett likvärdigt konventionellt tak med stålram, vilket representerar en betydande besparing av inbyggt kol.

Vanliga frågor

Vad är skillnaden mellan dragtyg och vanlig presenning?

Arkitektoniskt dragtyg och handelspresenning använder båda PVC-belagd polyester som bas, men de skiljer sig avsevärt i specifikation. Dragtyg som används i strukturella applikationer är konstruerat för exakta drag- och rivhållfasthetsstandarder, testat för UV-stabilitet över accelererade vädercykler, tillverkat med snäva dimensionstoleranser för exakt skärning och belagt med lack eller PVDF-täckbeläggningar som motstår smuts, mögel och missfärgning under 15–25 års design. Råpresenning tillverkas enligt ingen jämförbar standard och är inte lämplig för permanent strukturell användning.

Hur länge håller PVC dragtyg utomhus?

15 till 25 år är den realistiska livslängden för högkvalitativ PVC dragväv i en permanent utomhusinstallation med rutinmässig rengöring. Produkter av högsta kvalitet med PVDF-lackbeläggningar från tillverkare som Serge Ferrari, Mehler eller Saint-Gobain Performance Plastics har vanligtvis en garanti på 10–15 år och presterar realistiskt långt utöver det i icke-kustnära, måttliga UV-miljöer. Kust- eller ökeninstallationer med hög salt-, UV- och temperaturcykling kan uppleva snabbare nedbrytning och bör planeras för ersättningsinspektion vid 12–15 år.

Är dragtyg vattentätt?

Ja, belagd dragväv – inklusive standard PVC dragväv – är helt vattentät när membranpanelerna är korrekt sammanfogade med svetsade sömmar. Svetssömmen är den kritiska punkten; felaktigt svetsade eller åldrade sömmar kan tillåta att vatten tränger in. Mesh-hållfasta tyger (som HDPE-duk) är inte vattentäta och är designade uteslutande för skugg- och visuella screeningapplikationer.

Kan dragtyg användas för permanenta byggnader?

Ja, och tusentals permanenta byggnader använder dragtyg som primärt tak- eller väggbeklädnadsmaterial. Flygplatser, sportarenor, kongresscenter, transitstationer och industriella lagerbyggnader använder alla dragmembran som ett permanent strukturellt element. Nyckelkravet är korrekt konstruktion, lämplig tygspecifikation för belastning och exponeringsförhållanden, och ett underhållsprogram inklusive periodisk rengöring och inspektion av sömmar och anslutningar.

Vilka industrier använder tyget som är mest hållfast?

I volym är de största konsumenterna av dragtyg industrin för evenemang och tillfälliga strukturer, följt av kommersiell arkitektur (detaljhandel, gästfrihet, företag), sport och rekreation, transportinfrastruktur och industriell lagring. Jordbruket använder mycket stora ytor av dragrelaterade material (skuggduk och polytunnelfilm) men dessa är vanligtvis produkter med lägre specifikationer än de som används i konstruerade strukturer.
